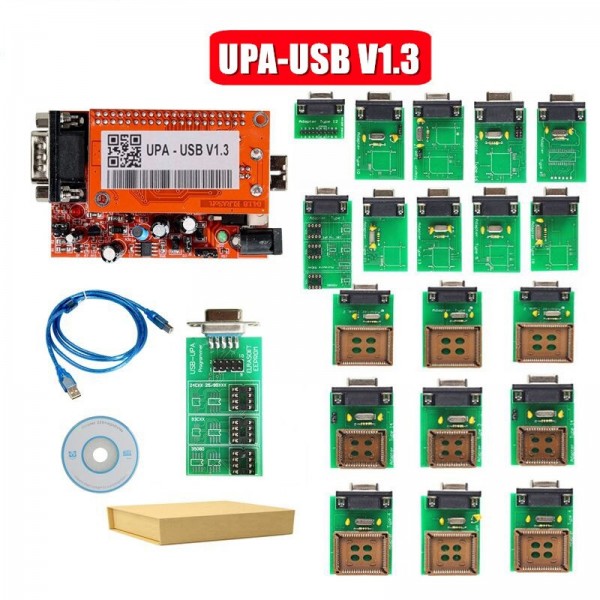

UPA USB V1.3 Profesyonel Programlama İstasyonu: Teknik Detaylar ve Kapsamlı Analiz

UPA USB V1.3, otomotiv diagnostik ve elektronik tamir dünyasında “İsviçre Çakısı” olarak bilinen, kompakt ama son derece güçlü bir programlayıcıdır. Bu cihaz, sadece bir veri transfer aracı değil, aynı zamanda atölyenizin dijital cerrahıdır. Özellikle eski ve yeni nesil araçların beyin (ECU), gösterge paneli ve güvenlik modüllerinde yer alan mikrodenetleyicilere erişim sağlamak için optimize edilmiştir.

1. Donanım Mimarisi ve Güvenlik Protokolleri

Cihazın ana kartı, yüksek hızlı USB 2.0 arayüzü ile donatılmıştır. Bu, büyük dump dosyalarının saniyeler içinde okunmasını sağlar.

• Koruma Devreleri: Cihaz üzerindeki tüm giriş/çıkış (I/O) pinleri, voltaj dalgalanmalarına ve kısa devrelere karşı korumalıdır. Yanlış pin bağlantısı yapıldığında veya yanlış voltaj seçildiğinde cihaz kendini pasif moda alarak hem bilgisayarınızı hem de hedef kartı korur.

• Besleme Esnekliği: Harici bir güç kaynağına ihtiyaç duymadan USB üzerinden çalışabilir. Ancak yüksek akım gerektiren devre içi (in-circuit) işlemlerde kararlılığı bozmamak adına akıllı akım sınırlayıcı devreler devreye girer.

2. Kapsamlı İşlemci ve EEPROM Desteği

UPA USB V1.3’ün en güçlü yanı, piyasadaki en zorlu işlemci ailelerine tam erişim yeteneğidir:

• Motorola (Freescale) Serisi: * HC05 Aileleri: 68HC05B6, 05B16, 05B32, 05E6, 05H12, 05P3 gibi serilerde tam yazma/okuma desteği.

  • HC08 & HC11: Özellikle immobilizer kutularında ve eski nesil beyinlerde bulunan bu serilerde EEPROM ve Flash alanlarına erişim.

  • HCS12 (9S12): Modern araçların gösterge panellerinde ve gövde kontrol modüllerinde (BCM) bulunan kilitli işlemcileri okuma kapasitesi.

• Atmel & Microchip: * Atmega, Attiny serileri ve PIC12F, 16F, 18F serisi işlemcilerin çoğuna destek sunar.

• Seri Bellekler: 24C, 25C, 35C, 93C ve 95C serisi tüm SPI, I2C ve Microwire protokolüne sahip EEPROM’lar ile %100 uyumludur.

3. Entegre Diagnostik Araçlar (Dahili Multimetre)

Bu cihazı rakiplerinden ayıran en büyük özellik, sadece bir programlayıcı olmamasıdır. Yazılım arayüzü üzerinden erişebileceğiniz dahili araçlar şunlardır:

• Lojik Analizö
