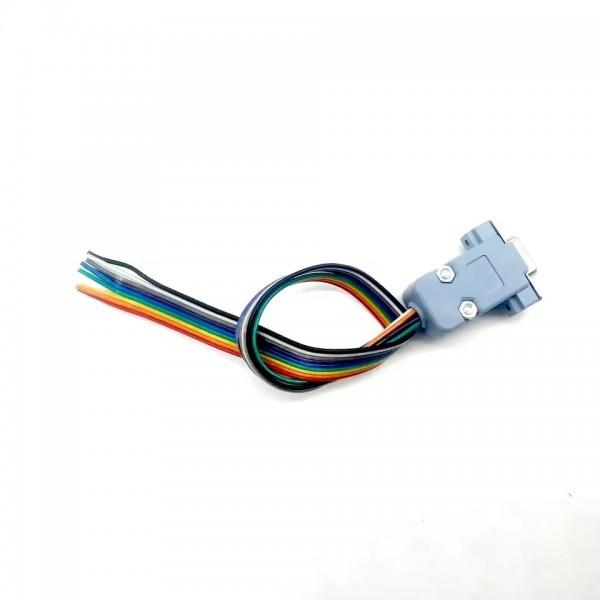

UPA-USB DB9 Test UPA-USB DB9 Test ve Bağlantı Kablosu (Renkli Pin Uçlu)
Oto elektronik, beyin tamiri ve gösterge onarımı yapan profesyonellerin vazgeçilmezi olan UPA-USB Programlama cihazı için özel olarak üretilmiş DB9 Test Kablosu, tezgahınızdaki en önemli sarf malzemelerinden biridir.
Piyasada “UPA DB Kablo” olarak da bilinen bu ürün, UPA cihazınızın 9 pinli (DB9) çıkış portundan aldığı veriyi, renklendirilmiş uçlar sayesinde okuyacağınız entegreye veya devre kartına (PCB) hatasız bir şekilde iletmenizi sağlar.
Neden Yüksek Kaliteli UPA DB Kablosu Kullanmalısınız?
1. Standart Renk Kodlaması ile Hata Riskini Sıfırlayın Elektronikte yanlış bağlantı, entegrenin yanmasına veya verinin silinmesine neden olabilir. Bu kablo, UPA yazılımındaki şemalarla birebir uyumlu standart renk kodlarına sahiptir. Hangi rengin hangi pine (P1, P2… P9) karşılık geldiği bellidir, bu sayede bağlantı yaparken zaman kaybetmez ve hata yapmazsınız.
2. Esnek ve Dayanıklı Yapı Sürekli sök-tak yapılan servis ortamına uygun olarak, kırılmalara karşı dirençli esnek kablo yapısına sahiptir. Uç kısımları, lehimleme işlemlerine veya kanca (clip) uçlara takılmaya uygun şekilde sıyrılmıştır.
3. Evrensel Uyumluluk Orijinal UPA-USB ve piyasadaki yüksek kaliteli (High Quality) klon UPA cihazlarının tamamıyla uyumludur. DB9 portuna tam oturur, gevşeme ve temassızlık yapmaz.
Teknik Bağlantı Şeması ve Renk Kodları
Bu kabloyu kullanırken referans alabileceğiniz pin ve renk karşılıkları aşağıdadır. UPA yazılımındaki “Connection” bölümünde gördüğünüz numaralarla bu renkleri eşleştirerek lehim yapabilirsiniz:
-
P1 (Pin 1): Siyah
-
P2 (Pin 2): Beyaz
-
P3 (Pin 3): Kırmızı
-
P4 (Pin 4): Turuncu
-
P5 (Pin 5): Sarı
-
P6 (Pin 6): Yeşil
-
P7 (Pin 7): Mavi
-
P8 (Pin 8): Mor
-
P9 (Pin 9): Gri
